РЕДУКТОР МАРКИ ТМ-330
РЕДУКТОР МАРКИ ТМ-330 <<Назад
Редуктор марки ТМ - ЗЗ 0 предназначен для привода месильного органа тестомесильной машины А 2- ХТ 3- Б .
Заправку редуктора производить маслом цилиндровым 52 ГОСТ 6411-76 в объеме 3,5 л.

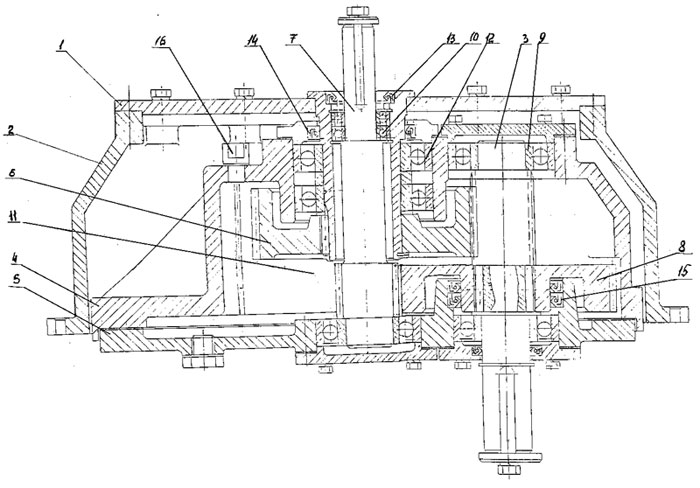

 1. Крышка верхняя; 2. Корпус редуктора; 3. Вал-шестерня; 4. Водило; 5. Крышка нижняя;
6. Колесо; 7. Вал-шестерня; 8. Колесо; 9. Подшипник 309; 10. Подшипник 106; 11. Подшипник 60309;
12. Подшипник 215; 13. Манжета 1-45х65-3; 14. Манжета 1-80х105-3; 15. Манжета 1-85х110-3;
16. Щип маслоуказатель.
Технические характеристики:
|
Основные параметры |
Значение |
Передаточное число редуктора |
3,8 |
Диаметр входного нала, мм |
30 |
Диаметр выходного вала , мм |
45 |
Диаметр по отверстиям крепления редуктора к траверсе, мм |
580 |
Количество отверстий, шт. |
8 |
Масса, кг. |
130 |
|
|
|
|
