УСТАНОВКА БЕСТАРНОГО ХРАНЕНИЯ МУКИ УХМ-Ф-9

УСТАНОВКА БЕСТАРНОГО ХРАНЕНИЯ МУКИ УХМ-Ф-9   <<Назад

Предназначена для приема, бестарного хранения и транспортирования муки в производственный помещениях. Конструкцией предусмотрен прием муки из мешков, автомуковоза, отбор ее из бункера в про­изводство пневмотранспортом.

Поставляется как самостоятельно, так и в составе комплекта оборудования пекарни малой мощности для производства батонов "Особые" массой 450 г и рогаликов из муки высшего сорта.

Установка состоит из следующих основных узлов: накопительного и промежуточного бункеров, опрокидывателя мешков, шлюзовых питателей, компрессоров, фильтров.

Накопительный бункер служит для приема муки как из автомуковоза, так и из промежуточного бункера при ее поступлении в мешках, а также для ее хранения.

Бункер состоит из металлической прямоугольной емкости, четырех опор, шлюзового питателя, электронного индикатора уровня, находящегося внутри емкости, аэрируемого днища, пневмораспределителя, вибратора, пневмопобудителя, соединительных шлан- гов.

Емкость собирается из отдельных металлических панелей, скрепленных между собой болтами.

Пневмораспределитель предназначен для импуль­сной подачи воздуха от компрессора к аэрируемому днищу бункера.

Аэрируемое днище состоит из четырех трапеций, каждая из которых представляет собой пространственную конструкцию с вводом воздуха через патрубок и заваренным в верхней части решетчатым по­лотном, на котором наклеена специальная фильтровальная ткань.

Пневмопобудитель состоит из коллектора, опоясывающего бункер по периметру, и отходящих от не­го аэрируемых трубок, которые входят внутрь бункера. На концах трубок имеется ряд отверстий. Воздух от пневмораспределителя через рукав поступает к пневмопобудителю и через отверстия аэрирующих трубок распыляется внутри бункера.

Конструкция аэрируемого днища, наличие вибратора внутри бункера и пневмопобудителя препятствуют зависанию муки в бункере.

Опрокидыватель мешков предназначен для подъема мешков с мукой и опрокидывания их в промежуточный бункер с целью опорожнения. Бункер служит для приема муки из мешков и перегрузки ее в нако­пительный бункер. Для избежания запыленности помещения при опорожнении мешков предусмотрен аспиратор, создающий разрежение в бункере. Аспиратор может использоваться также для очистки мешков от остатков муки.

Шлюзовые питатели служат для дозированной подачи муки в пневмопровод, а также предохранения попадания воздуха из пневмопровода в бункер хранения муки.

Конструкция установки предусматривает возможность монтажа под опоры бункера электротензомет- рического устройства 1ЭДВУ 5-4-08.012.05 УХЛ 4.2., что позволяет более точно определять приход и расход муки.

При подаче муки из автомуковоза выходной его патрубок соединяется шлангом с загрузочным патрубком бункера и под действием сжатого воздуха, подаваемого от компрессора автомуковоза, мука поступает в бункер.,

При подаче муки из мешков к загрузочному пат­рубку бункера подсоединяют шланг от шлюзового питателя, расположенного под промежуточным бункером. Мешок с мукой ставят на ложе опрокидывателя, открывают крышку промежуточного бункера, нажимают на педаль гидропривода и придерживают мешок рукой. Происходит подъем ложа в течение 10...20 с. Мешок вскрывают и муку пересыпают из него в промежуточный бункер. Нажимают другую педаль гидропривода, ложе опускается в исходное положение. Закрывают крышку бункера. С помощью кнопки "Пуск" на пульте управления включают привод компрессора, аспиратора, шлюзового питателя.

Оборудование, входящее в комплект поставки установки

УХМ-Ф-9

УХМ-Ф- 9-01

УХМ-Ф- 9-02

УХМ-Ф - 9-03

УХМ-Ф - 9- 04

УХМ-Ф- 9- 09

УХМ-Ф- 9-10

УХМ-Ф- 9-11

Накопительный бункер, шт.:

















с индикатором уровня,

















опрокидывателем мешков

















и промежуточным бункером

1



2











с индикатором уровня



1



2









собственно бункер









1







на тензодатчиках

















с опрокидывателем мешков

















и промежуточным бункером













1



на тензодатчиках















1

Опрокидыватель мешков

















с промежуточным бункером, шт.











1







УСТАНОВКА БЕСТАРНОГО ХРАНЕНИЯ МУКИ УХМ-Ф-9
вибратор

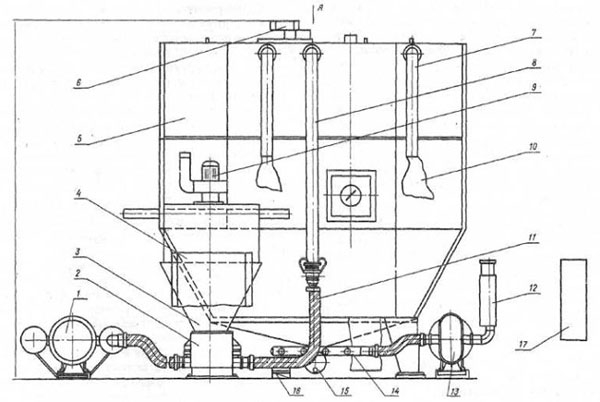

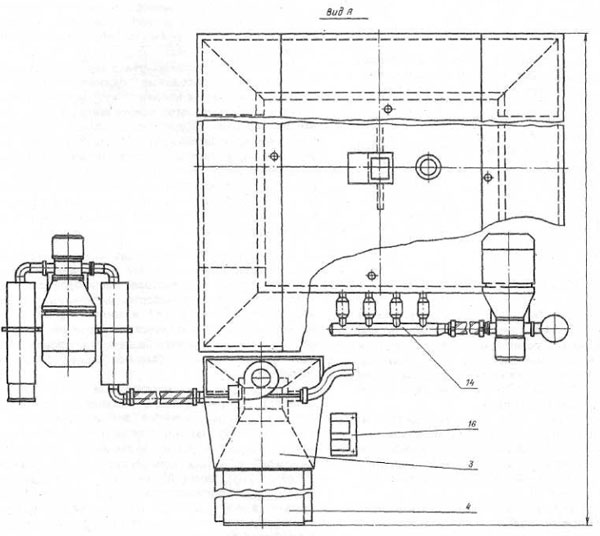

Установка бестарного хранения муки УХМ-Ф-9: 1, 13 - шестеренчатые компрессоры>>; 2, 15 - шлюзовый питатель>>;
3 - промежуточный бункер>>; 4 - опрокидыватель мешков>>; 5
- накопительный бункер>>;
6 - вибратор>>; 7 - воздухе-
отводящие трубы>>; 8 - загрузочный патрубок>>; 9 - аспиратор;
10 - фильтры; 11 - загрузочный рукав>>; 12 - глушитель;
14 - пневмораспределитель>>;
16 - педали управления; 17 - пульт управления

Мука из промежуточного бункера через шлюзовый питатель с помощью сжатого воздуха подается в бункер. По окончании перегрузки муки на пульте управления нажимают кнопку "Стоп" линии загрузки.

При подаче муки из бункера хранения в производство нажимают кнопку "Пуск" линии выдачи на пульте, при этом включаются в работу компрессор, шлюзовый питатель, с определенным интервалом открываются воздуховоды пневмораспределителя для аэрирования муки в бункере. Прекращение подачи муки из бункера осуществляется при получении сигнала от последующего оборудования (весовой дозатор) или при нажатии кнопки "Стоп" линии выдачи на пульте управления.

Электронный индикатор уровня подает световой сигнал на пульт управления при минимальном уровне муки в бункере, а при максимальном — звуковой сигнал, который отключается кнопкой "Снятия сигнала" на пульте управления.

В зависимости от состава оборудования, входяще­го в комплект поставки, выпускаются восемь исполнений установок (см. таблицу).

Технические характеристики:

Основные параметры

Значение

Вместимость, м 3

14,9

Установленная мощность, кВт

15

Рабочее давление воздуха при загрузке муки в бункер, МПа

0,09

Массовая подача мухи из промежуточного бункера, т/ч

5

Занимаемая площадь, м

25

Масса изделия, кг

2200
