Питатель шлюзовый роторный марки М-122 (рис. 1) предназначен для подачи муки с по­мощью воздуха из бункера бестарного хранения или мешкоприемника в систему пневмотранс­порта.
Применяется на предприятиях хлебопекарной, кондитерской   и макаронной промышленно­сти в комплекте оборудования для бестарного хранения и аэрозольтранспорта муки. Изготовляется по категории 4 по ГОСТ 15150-69 в климатических исполнениях: УХЛ - для внутреннего рынка   и для экспорта в страны с умеренным климатом; ТВ или ТС - для экспорта в страны с тропическим климатом.

Техническая характеристика
Производительность, т/ч............................ 1, 5.,.7
Рабочее давление, МПа (кгс/см2).............   0,247(2,5)
Частота вращения ротора, с-1 (об/мин)     0,166...0,7(7...42)
Установленная мощность, кВт................. 1,1
Габаритные размеры, мм........................... 885x630x380
Масса, кг                     ................................   140

                 ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП  РАБОТЫ

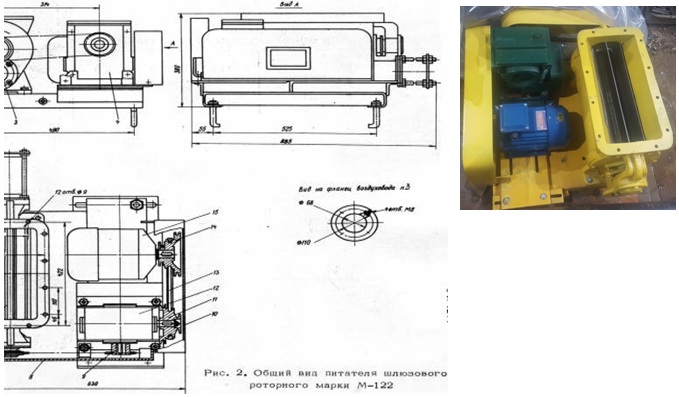

Питатель шлюзовый роторный марки М-122 (рис. 2) состоит из питателя 1 лопастного типа и привода 4,  смонтированных   на общей плите 2.
В питатель входят: корпус 5, две торцовые крышки, лопастный ротор 6, вращающийся в радиально-сферических подшипниках, и патрубок.
Привод питателя состоит из электродвигателя 15, червячного редуктора 12, двух трех­ступенчатых шкивов 11 и 14, соединенных клиновым ремнем 13, и цепной передачи со звез­дочками 7 и 9. Привод закрыт ограждениями -8 и 10. Питатель фланцем корпуса крепится   к фланцу выпускного отверстия конуса бункера.
При работе питателя мука поступает из бункера в корпус питателя, затем в отсеки вра­щающегося лопастного ротора, который переносит ее в нижнюю часть питателя. Поступающий под давлением через входной патрубок воздух смешивается с мукой и увлекает ее через вы­ходной патрубок в мукопровод.
