Дозатор опары марки И8-ХТА-12/4 предназначен для дозированной подачи выброженной опары из бункеров марок И8-ХТА-12/2 и И8-ХТА-6/2 в машину тестомесильную марки И8-ХТА-12/1.
Применяется в составе агрегатов тестоприготовительных марок И8-ХТА-6 и И8-ХТА-12, а также в составе других агрегатов для приготовления пшеничного теста на предприятиях хлебопекарной промышленности.
Изготовляется по категории 4 по ГОСТ 15150-69 в климатических исполнениях:
УХ Л - для внутреннего рынка и для экспорта в страны с умеренным климатом;
Т - для экспорта в страны с тропическим климатом.
Техническая характеристика
Производительность,л/мин (л/ч) 7,5...35(450...2100)
Частота вращения ротора, с-1 (об/мин) 0,048...0,217
(2.9...13)
Внутренний диаметр тестопровода, мм 150
Установленная мощность, кВт 1,5
Габаритные размеры, мм 1300x800x840
Масса, кг 500
ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

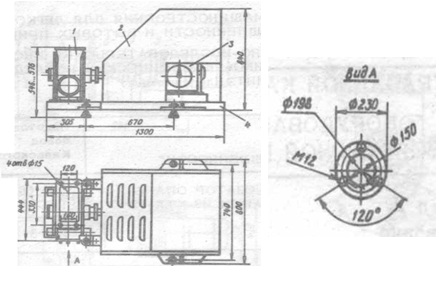

Дозатор опары марки И8-ХТА-12/4 (рис.1) состоит из насоса 1, привода 3, плиты 4 и кожуха 2,-
Насос представляет собой бронзовый корпус, в котором вращается ротор с эксцентриситетом. В пазы ротора вставлены четыре выдвигающихся бронзовых шибера, связанные между собой попарно толкателями.
Привод состоит из электродвигателя и вариатора скорости, соединенных между собой клиноременной передачей. Выходной вал вариатора соединен с валом ротора насоса упругой муфтой. Привод дозатора закрыт со всех сторон сплошным кожухом.
Плита, на которой смонтировано все оборудование, имеет выдвижные регулируемые опоры, позволяющие регулировать высоту расположения фланца приемного патрубка дозатора опары относительно попа от 546 до 576 мм.
Опара подается сверху в загрузочный патрубок и заполняет внутреннюю часть корпуса
насоса. Она захватывается выдвигающимися шиберами ротора и нагнетается в выпускной
патрубок. Частота вращения ротора регулируется вариатором скорости, при этом изменяется количество подаваемой опары в единицу времени. Включение в работу и остановка дозатора опары осуществляются с пульта управления бункера марки И8-ХТА-12/2(И8-ХТА-6/2)
|
