Нагнетатель теста и опары марки И8-ХТА-12/3;12/5 предназначен для подачи опары из машины тестомесильной марки И8-ХТА-12/1 в бункер марки И8-ХТА-12/2 или марки И8-ХТА-6/2 для брожения.
Применяется в составе агрегатов тестоприготовительных марок И8-ХТА-12 и И8-ХТА-6,
а также в составе других агрегатов для приготовления пшеничного теста на предприятиях
хлебопекарной промышленности. ,
Изготовляется по категории 4 по ГОСТ 15150-69 в климатических исполнениях: УХ Л - для внутреннего рынка и для экспорта в страны с умеренным климатом; Т - для экспорта в страны c тропическим климатом.
Техническая характеристика
Производительность (при влажности опары
42...48%), л/мин 60...70
Частота вращения ротора, с-1(об/мин) 0,373(22,4)
Внутренний диаметр тестопровода, мм 150
Установленная мощность, кВт 1,5
Габаритные размеры, мм 1260x525x484...514
Масса, кг 285
ОПИСАНИЕ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

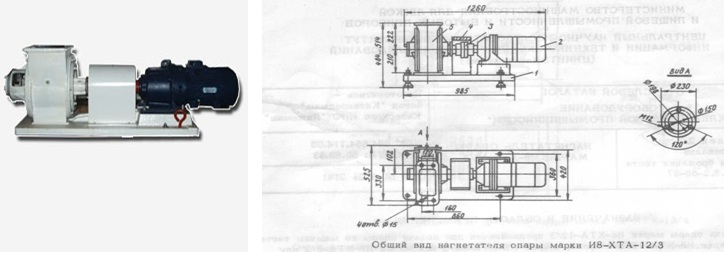

Нагнетатель теста и опары марки И8-ХТА-12/3;12/5(см. рисунок) состоит из плиты 1, привода 2 с муфтой 3, насоса 5 и ограждения 4 муфты.
Насос состоит из бронзового корпуса, внутри которого вращается ротор с эксцентриситетом. В пазы ротора вставлены четыре выдвигающихся бронзовых шибера, связанные между собой попарно толкателями.
Привод состоит из мотор-редуктора марки МП32-50-22.4 К УЗ, который передает вращение валу ротора насоса через упругую муфту.
Плита, на которой смонтировано все оборудование, имеет выдвижные опоры, позволяющие регулировать высоту расположения фланца приемного патрубка нагнетателя относительно пола от 484 до 514 мм.
Опара подается сверху в загрузочный патрубок и заполняет внутреннюю часть корпуса насоса, захватывается шиберами ротора и нагнетается в выпускной патрубок. Частота вращения ротора постоянна.
Включение в работу и остановка нагнетателя осуществляются с пульта управления тестомесильной машины.
